Airflow

介绍

airflow是一款开源的，分布式任务调度框架，它将一个具有上下级依赖关系的工作流，组装成一个有向无环图。

特点:

• 分布式任务调度：允许一个工作流的task在多台worker上同时执行
• 可构建任务依赖：以有向无环图的方式构建任务依赖关系
• task原子性：工作流上每个task都是原子可重试的，一个工作流某个环节的task失败可自动或手动进行重试，不必从头开始任务

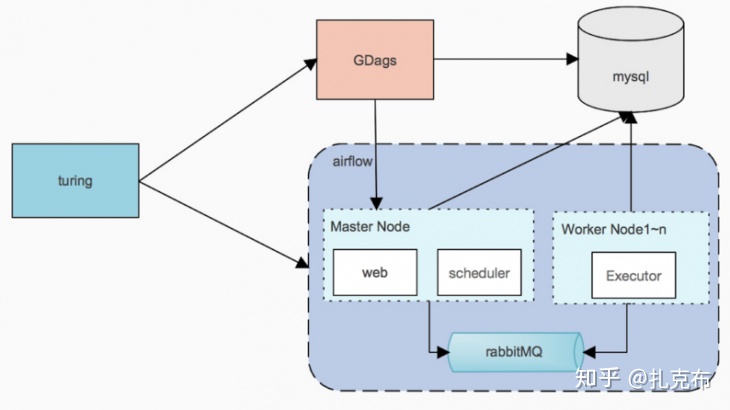

架构

webserver : 提供web端服务，以及会定时生成子进程去扫描对应的目录下的dags，并更新数据库

scheduler : 任务调度服务，根据dags生成任务，并提交到消息中间件队列中 (redis或rabbitMq)

celery worker : 分布在不同的机器上，作为任务真正的的执行节点。通过监听消息中间件: redis或rabbitMq 领取任务

flower : 监控worker进程的存活性，启动或关闭worker进程，查看运行的task

celery

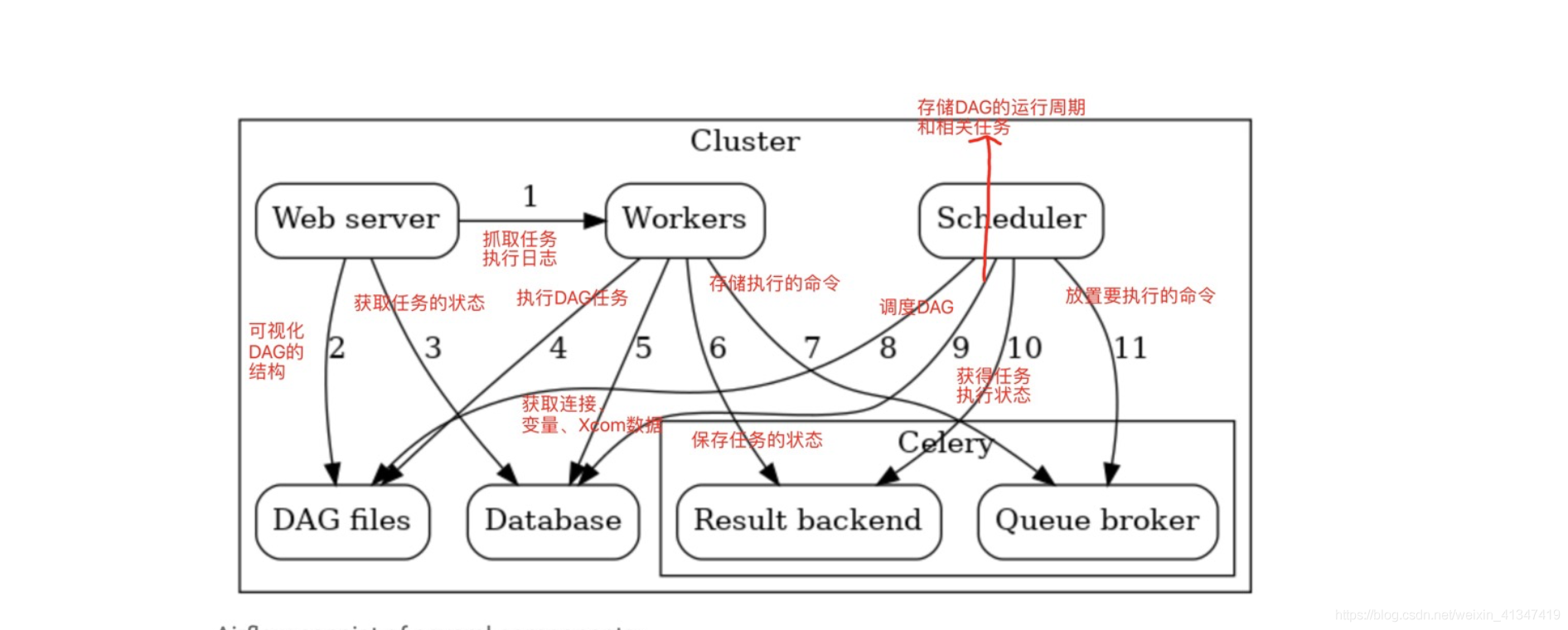

[1] Web server –> Workers ： 获取任务执行日志。

[2] Web server –> DAG files ： 展示DAG结构。

[3] Web server –> Database ：获取任务状态。

[4] Workers –> DAG files ：展示DAG结构和执行任务。

[5] Workers –> Database ： 获取和存储连接配置信息、变量XCOM。

[6] Workers –> Celery’s result backend ： 存储任务执行信息。

[7] Workers –> Celery’s broker ：存储执行的命令。

[8] Scheduler –> Database ： 存储DAG运行信息和相关的任务。

[9] Scheduler –> DAG files ： 展示DAG的结构和执行任务。

[10] Scheduler –> Celery’s result backend ： 获取已经执行完的任务信息。

[11] Scheduler –> Celery’s broker ： 把执行的命令发送给Celery’s broker。

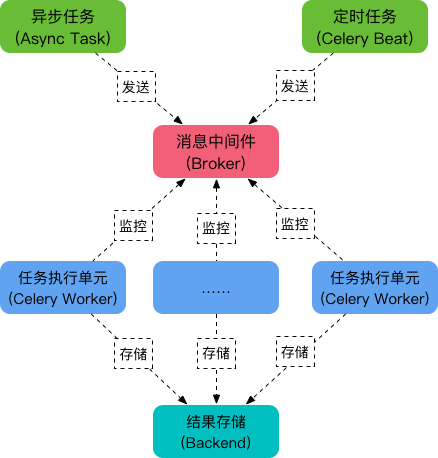

角色

Task

就是任务，有异步任务和定时任务

Broker

中间人，接收生产者发来的消息即Task，将任务存入队列。任务的消费者是Worker。

Celery本身不提供队列服务，推荐用Redis或RabbitMQ实现队列服务。

Worker

执行任务的单元，它实时监控消息队列，如果有任务就获取任务并执行它。

Beat

定时任务调度器，根据配置定时将任务发送给Broker。

Backend

用于存储任务的执行结果。
